Présentation
Un montage vraiment très simple, ne mettant en oeuvre que deux résistances et deux leds (une verte et une rouge séparées, ou une seule led bicolore), et qui permet en un coup d'oeil de vérifier la présence d'une tension d'alimentation Phantom sur les deux bornes point chaud et point froid d'un connecteur d'entrée XLR.
Schéma
Et voilà.
Le circuit est super simple, et il fonctionne bien. Il faut de préférence utiliser des leds assez lumineuses ou de type faible consommation, car les résistances de 6K8 située côté console ou enregistreur (équipement qui fournit l'alimentation phantom) limitent le courant dans chaque led à 7 mA environ. Vous pourriez vous demander pourquoi ajouter dans ce cas deux résistances qui réduisent encore le courant circulant dans les leds : elles sont là uniquement pour me rassurer, je n'aime pas voir des leds sans résistance série "visible" ;-) (notez que leur valeur est faible devant celles de 6K8 côté alim phantom).
Comportement du circuit
- Si tout OK (côté alim phantom et câble de liaison éventuel) : les deux leds s'allument
- Si rupture liaison ou court-circuit sur point chaud (borne 2 de la XLR) : seule la led verte s'allume
- Si rupture liaison ou court-circuit sur point froid (borne 3 de la XLR) : seule la led rouge s'allume
- Si rupture liaison sur masse (borne 1 de la XLR) : aucune led ne s'allume.
Si aucune led ne s'allume et qu'un câble de liaison est intercalé entre testeur et connecteur d'entrée XLR, brancher le testeur directement sur le connecteur (strapper le câble) pour déterminer précisement où se situe le problème.
Prototype

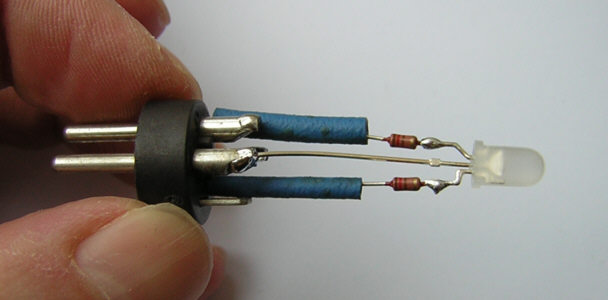

Vite réalisé, il n'y a pas beaucoup de soudures à faire... Comme vous pouvez le constater, j'ai utilisé une led bicolore, ce qui explique la présence de trois pattes : une cathode commune (reliée au point 1 de la XLR), une anode pour la puce rouge (reliée au point 2 de la XLR) et une anode pour la puce verte (reliée au point 3 de la XLR).

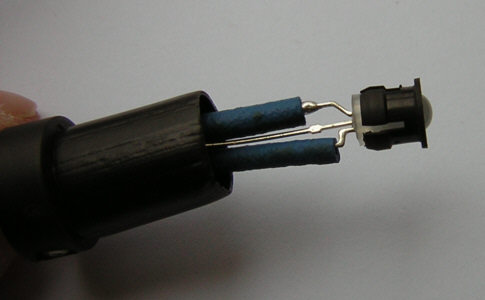

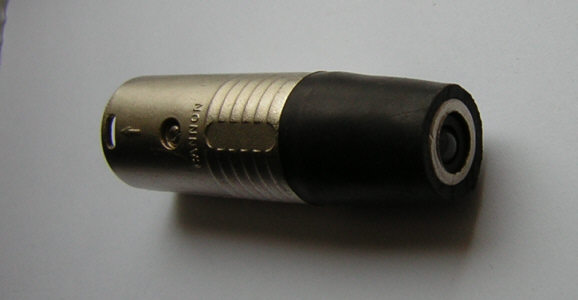

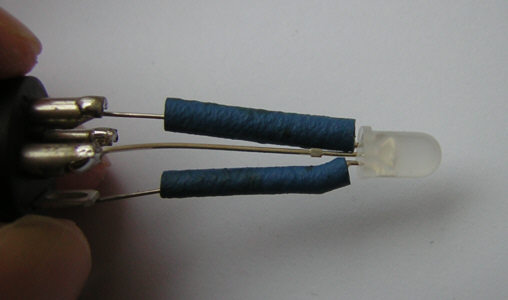

Les résistances utilisées ici sont des 120 ohms 1/8 W, mais des 1/4 W ou 1/2 W conviennent aussi. Sur les pattes d'anode, j'ai placé deux isolants pour éviter tout court-circuit après montage définitif dans le corps métallique de la XLR. Un court-circuit serait sans danger pour l'alim pahntom mais une des deux leds au moins ne s'allumerait jamais et le diagnostic serait forcement faussé. Pour un aspect fini un peu plus sérieux, j'ai placé au bout de la led, un clip plastique de face avant pour led 5 mm.
La dernière photo montre le proto en action, connecté au bout du câble raccordé sur l'entrée micro de mon Focusrite (avec 48 V activé bien sûr). La led bicolore émet une lumière jaune-orangé, qui confirme la bonne alimentation des deux puces verte et rouge.
