Présentation
Ce fréquencemètre est en quelque sorte une version miniature de mon fréquencemètre 001, et peut lui aussi grimper à 1 MHz.
Afin d'obtenir une telle miniaturisation, j'ai utilisé des afficheurs sept segments incorporant la logique de comptage et de décodage d'affichage (TIL3xx). En gros, toute la partie comptage et affichage était déjà faite, il ne me restait qu'à ajouter la circuiterie de la base de temps et de fenêtrage pour la mesure. J'avais prévu un prédiviseur par 10 ou 100, mais je ne l'ai jamais fait.
Schéma
Pas de dessin pour le moment, je ne retrouve pas le schéma d'origine et il me faut tout refaire en "relisant" le tracé du circuit imprimé.

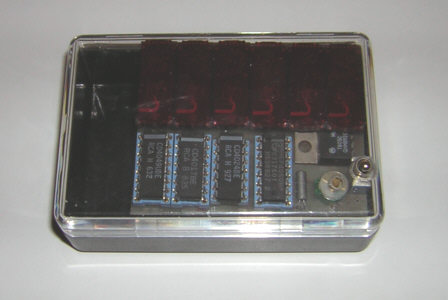

Prototype

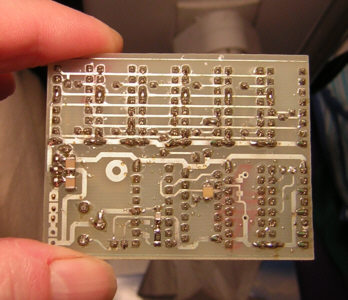

Réalisé sur un circuit imprimé classique en simple face, on peut apercevoir quelques CMS bien discrets plantés dans le décord de la face cuivre.

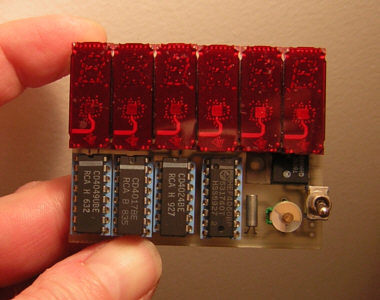

Difficile de faire plus serré ! Le condensateur ajustable que l'on apperçoit juste à gauche de l'interrupteur (tout à droite côté composants) permet l'ajustage précis de l'horloge pour une fenêtre de mesure de 1 seconde précisement (à la précision près de l'appareil qui permet le calibrage, évidement).
Historique
10/03/2009
- Première mise à disposition.
