Caractéristiques principales
Puissance : 2 x 60 mW (1 sortie stéréo pour casque 32 ohms)
Tension : +9 V à +24 V
Technologie : AOP + transistors
Présentation
Un petit ampli casque stéréo peu couteux et de caractéristiques fort honorables (sans être hifi).
Devrait plaire à ceux qui ont une dent contre les alimentations symétriques, puisque se contentant d'une alim simple de valeur comprise entre +15 V et +24 V (on peut même descendre à +9 V, mais avec moins de réserve).

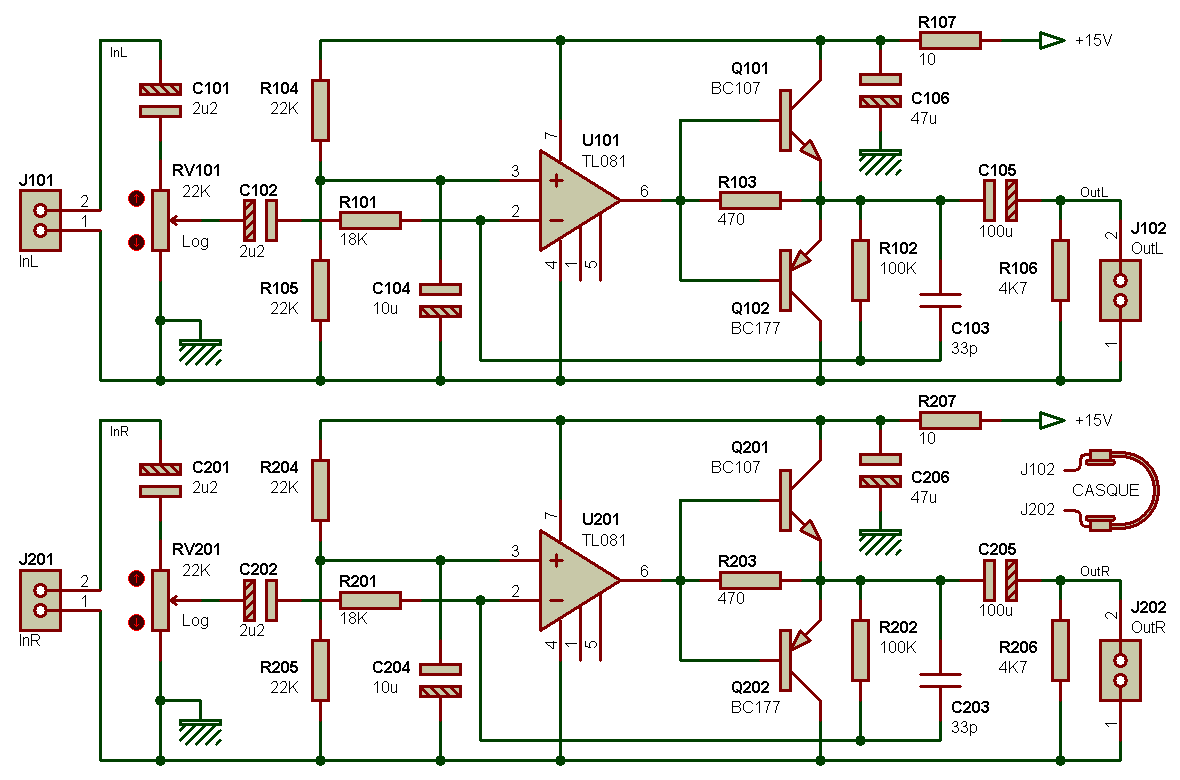

Schéma
Deux circuits intégrés et quatre transistors très courants.
Un circuit qui ressemble à tant d'autres. Un AOP épaulé par deux transistors, et hop, cela suffit pour attaquer dans de bonnes conditions, un petit casque d'écoute.
Gain du montage
Le gain total est déterminé par le rapport des résistances R102 / R101 pour la voie gauche (moitié supérieure du schéma), et R202 / R201 pour la voie droite (moitié inférieure du schéma), et est donc d'environ 5 dans le cas présent (environ 15 dB). Les condensateurs C103 et C203 peuvent parraître superflus pour certains, mais un montage à faible gain peut aussi osciller, et ces deux condensateurs limitent sacrément le risque que cela se produise.
Alimentation
L'alimentation est de type simple, malgré la présence des AOP, grâce à la polarisation à VCC / 2 de leur entrée non-inverseuse (masse virtuelle composée de R104 / R105 et R204 / R205). Un petit découplage d'alimentation composé des couples R107 / C106 et R207 / C206 permet de diminuer la résistance interne de l'alimentation et d'obtenir une meilleur réponse aux transistions rapides. La séparation des deux voies gauche et droite est également légèrement améliorée (diaphonie moindre), mais honnêtement, je ne fais pas la différence.

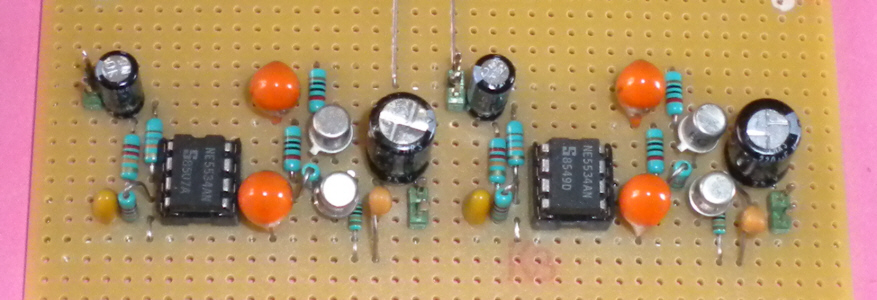

Prototype
Réalisé sur plaque d'expérimentation à pastilles.
Comme on peut le voir, très peu de fils en plus des chutes de composants.
Ce proto a été réalisé pour intégration dans la télécommande de ma cabine speak.

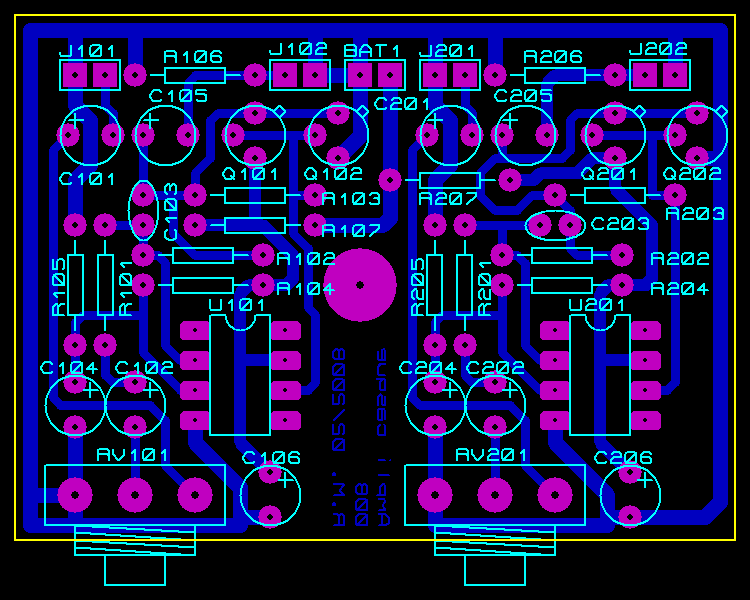

Circuit imprimé
Réalisé en simple face.
Typon aux formats PDF, EPS et Bitmap 600 dpi
Historique
10/06/2012
- Ajout photos prototype.
16/02/2008
- Première mise à disposition
