Présentation
Et oui, il est aussi possible de réaliser un préamplificateur RIAA avec des transitors courants et bon marché.

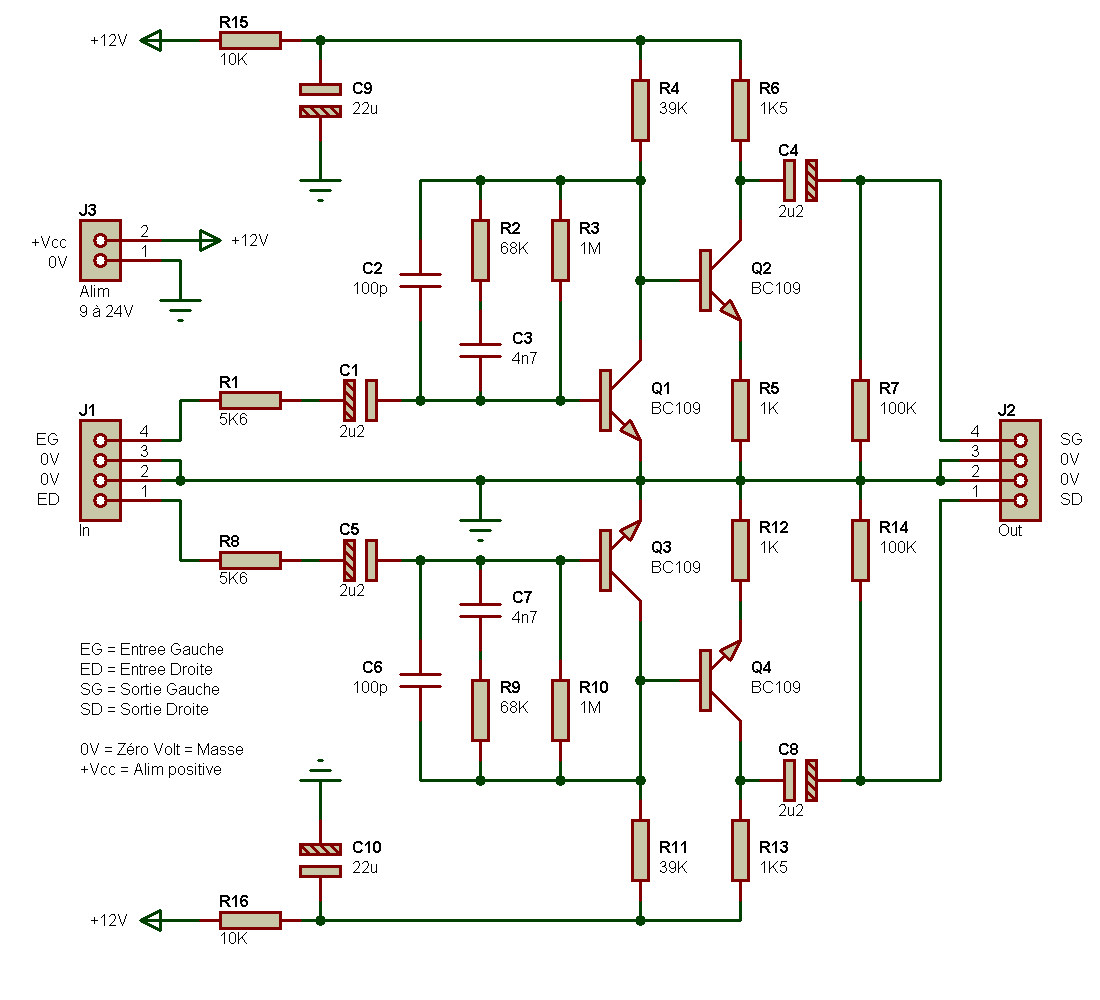

Schéma
Tiens, c'est marrant, ça ressemble un peu à un schéma d'amplificateur de puissance...
C'est sans doute fait exprès ;-)
Correction RIAA et amplification
La correction RIAA est assurée par les cellules RC montées entre Base et Collecteur des premiers transistors Q1 et Q3 : C2, C3, R2 pour la voie gauche, et C6, C7, R9 pour la voie droite. L'amplification est assurée par deux transistors de type BC109, au nombre de deux par voie, montés en émetteur commun. Si vous trouvez le gain un peu juste, vous pouvez placer un condensateur de valeur comprise entre 47 uF et 100 uF (tension de service 16V ou 25V) en parallèle sur les résistances R5 et R12, le pôle moins des condensateurs côté masse). Cela aura pour effet de fournir quelques dB de gain supplémentaire. L'alimentation étant de type simple, des condensateurs de liaison ont été insérés en entrée et en sortie. La courbe de réponse (sans ajout de condensateurs sur les résistances R5 et R12) à l'allure suivante :
Alimentation
L'alimentation doit être de type simple, et peut être comprise entre +9 V et +24 V. Vous pouvez monter jusqu'à 30 V, mais ne dépassez pas cette valeur.
Prototypes
Pas de photo de prototype de mon côté, mais quelques retours d'internautes...
Prototype de Bernard
Photo gracieusement mise à disposition par Bernard, qui en profite pour faire un retour positif de sa réalisation.
Merci Bernard !
Prototype de Fabrice P.
Fabrice s'est également atelé à la réalisation de ce préampli RIAA, en remplaçant les transistors BC109 par des BC107.
Doc Fabrice complète (format PDF)
Compte-rendu des opérations très bientôt, en attendant merci beaucoup pour cette très jolie proposition !
Circuit imprimé
Disponible :
Typon aux formats PDF et Bitmap 600 dpi
Historique
04/01/2015
- Ajout dessin d'implantation proposé par Fabrice P. que je remercie !
07/07/2013
- Ajout photo prototype de Bernard A.
15/02/2007
- Première mise à disposition.
